シフトレジスタLED付きのYMZ294回路をFritzingに起こしてみた。



お疲れ様です。高橋です。

ユニバーサル基板で作ったYMZボードと、音階LED及びI2C LCD周りをFritzingに書き起こしてみました。例によって間違った回路である可能性があるので、気をつけて下さい

ymz_board



YMZ294をArduinoに繋げて色々いじる時、配線がとても大変です。ブレッドボード時代からはかなり楽になったものの、まだ9pinの配線や、可変抵抗器、スピーカー、GND等との結線がとても面倒です。

これを解決するため、Arduinoの上にぶっ挿せるシールドを作ろうと思います。

シールドとは

シールドとは、このような感じに、Arduinoの上にブスっと挿せる感じの、回路が盛り込まれた基板です。

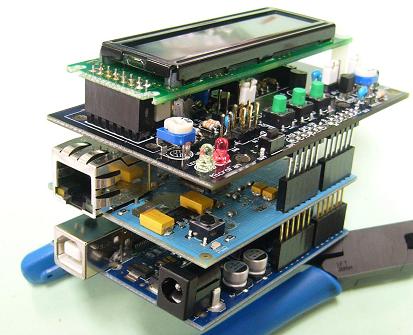

すごい奴だと、こんな感じに重ねて重ねて重ねまくる事が出来ます。ビッグマックのようです。

シールドを作るためにはArduinoの形に沿った感じのユニバーサル基板が必要です。

Arduinoはアナログ出力側のピンの6ピンと8ピンの間の間隔と、デジタル出力側の8ピンと10ピンの間の間隔が微妙に違うため、何も考えずにユニバーサル基板を使うと、上手くハマらないという罠が仕掛けてあるのです。秋月でさえ200円もします。基板は、もっと気軽に「失敗しちゃってもいいや」と思える金額設定じゃないと、精神的に厳しいものがあります。

そんな中見つけたのが、こちらの2つのサイト。

上記2サイトでは、60円で売っている普通のC型片面ユニバーサル基板をシールドに改造しています。下のような感じに。これは素晴らしいです。

これは1層作ってしまえば、後はC型をどんどん積み重ねることが出来るので、タワーを作ることが出来ます。

60円基板をシールド化出来る可能性は見えたので、YMZボードのシールド化に伴う回路の再設計を行わないといけません。



以上、よろしくお願い致します。
